FWS-AD系列穿墻固定器
發布時間: 2022-10-17 17:23
材料：聚碳酸酯（PC）
防護等級：IP54
阻燃等級：UL-94V0,自熄滅
溫度范圍：-30℃~100℃（靜態）
特性：無鹵無硅
定制：壓緊波紋管開孔直徑尺寸可定制
90°安裝的穿墻固定器是用來安裝并行波紋管保護管，比如機器，控制面板或者開關柜?？煞珠_的上蓋通過螺釘緊緊的固定在安裝面板上，適用不同尺寸波紋管直徑。
用螺釘固定CES-FWS引入帶有電纜的管道用螺釘固定密封，防護等級：IP54
安裝方法如下：
 |  |  |
| 1.固定 | 2.引入. | 3.密封 |
| 產品描述 | 型號 | 孔徑 | 尺寸 AxB[mm] | 開孔尺寸 CxD[mm] | 開孔模具 ExF[mm] | 訂貨號 | 起訂量 |
尺寸/開孔模具 FWS-AD14 to 28.5

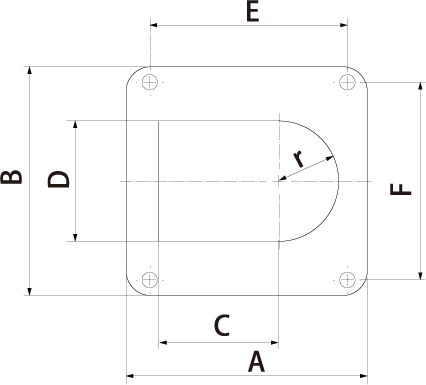

尺寸/開孔模具 FWS-AD32 to 54.5 | CES-FWS-AD14 CES-FWS-AD15.8 | 3*4.3 | 49*45 | 22*26.5 | 29.0*37.0 | 601475 600475 | 10 |
CES-FWS-AD20 CES-FWS-AD21.2 | 3*4.3 | 49*45 | 22*26.5 | 29.0*37.0 | 601476 600476 | 10 | |
CES-FWS-AD25 CES-FWS-AD28.5 | 3*4.3 | 67*63 | 37*38 | 41*5.51.5 | 601477 600477 | 10 | |
CES-FWS-AD32 CES-FWS-AD34.5 | 4*6.6 | 85.5*76 | 41.9*40 r=20 | 64.5*64.5 | 601478 600478 | 10 | |
CES-FWS-AD42 CES-FWS-AD42.5 | 4*6.6 | 97*92 | 48.3*48.4 r=24.2 | 79.5*79.5 | 601479 600479 | 10 | |
CES-FWS-AD54 CES-FWS-AD54.5 | 4*6.6 | 111.5*100.5 | 53*60.5 r=30.25 | 87.5*87.5 | 601480 600480 | 10 |
